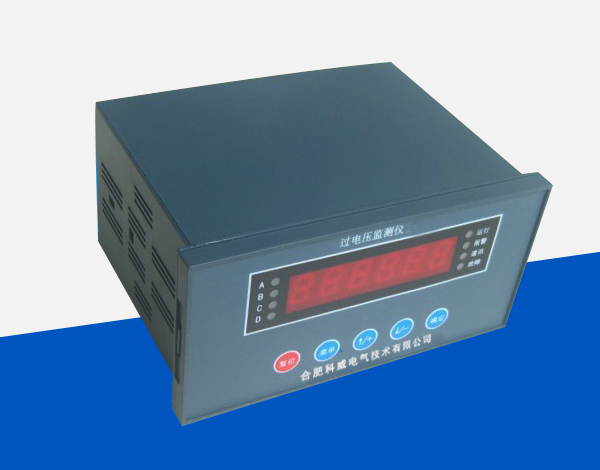

IM 型過電壓監測儀
一、概述
IM過電壓監測儀，是一種智能型放電記錄裝置。本裝置采用高性能單片機為處理核心構成，通過對信號光電隔離、智能信號分析處理，實現對TBP放電動作次數進行實時的采集處理。FRAM數據存儲器，可循環擦寫，上萬次的累加數據并掉電保存數據數年。良好的人機接口功能，方便操作維護。裝置可選配工業標準RS-485接口，可與后臺通訊實現遠程監控。
二、產品功能
現對數據的實時采集；
智能分析處理數據；
分相累計過電壓計數值，并實時記錄動作時間；
良好的人機接口，LED數碼管動態顯示數據；
追憶按時間查詢過電壓記錄數據；
工業標準RS485通訊，實現遠程監控。
三、性能特點
本裝置結構緊湊，采用性價比高的單片機作為處理核心，功耗低速度快。系統對采集信號光電隔離，并實時數據分析處理，記錄過電壓發生相別及時間，精確度高，靈敏度高，穩定性強，
系統通過軟、硬件兩方面著手，增強了對電磁場，信號串模，電網電壓波動等各種干擾的抵抗能力，有效防止誤動，有較高的可靠性。
采用先進的非易失RAM作為數據存儲器，使記錄數據掉電后保存數年，確保系統的長期運行。
本裝置人機界面友好，LED數碼管動態顯示數據，菜單簡潔明了，按鍵輸入操作簡單方便。
采用工業標準RS-485通訊接口，實現遠程籃控。
裝置體積小，重量輕，安裝方便簡單。

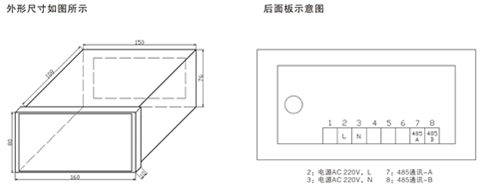

J型無源液晶計數器
J型無源液晶計數器是對過電壓保護器工作狀況進行實時及累計計數的裝置。通過該產品可以詳細監視過電壓保護器及過電壓保護器所保護線路的狀況，預知事故前異常情況，達到分析異常動作原因，預防事故發生的作用。
四、產品特點
◆采集：無源液晶計數器采用高速率數據處理單元，抗干擾能力強，軟件數字濾波調理電路，可以實時準確記錄過電壓保護器三相之間動作次數。附帶快速flashrom，分相累計顯示歷史動作次數。
◆顯示：無源液晶計數器采用STN點陣式液晶顯示，清晰明了，外觀美觀。
◆結構：無源液晶計數器為分體結構，數據采集、數據處理及顯示為兩分體，通過RJ45接口用網線相連接，根據現場需要，可以任意拆分，數據處理及顯示單元拆分后在柜體上安裝簡便，只須三個螺絲。
◆安裝：無源液晶計數器依過電壓產品結構設計，在過電壓產品上面安裝極其簡單，不用動任何過電壓產品結構，只須解開三個接線頭，數據采集部分套在保護器上。
◆運行：無源液晶計數器產品為無源設計，無須外接電源，由于軟件設計采用了實時省電模式，本體附帶高性能電池可以使用三年，電池倉更換電池簡單方便。
◆滿足技術標準：B6261-85《靜態繼電器及保護裝置的電氣干擾實驗。
注:

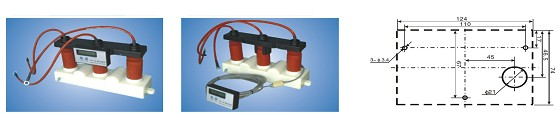

1.虛線框為計數器顯示部分的外形尺寸，此圖為柜門正面圖。
2、只需在柜門上開三個安裝孔(3-φ3.4)和一個信號線插件孔φ21。
