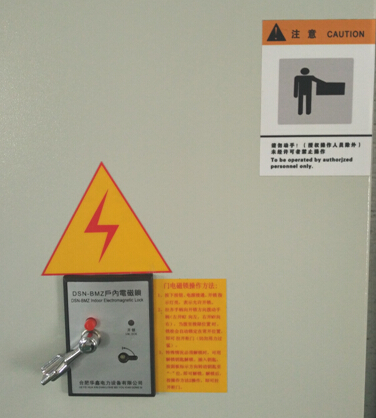

圖一：柜門標識齊全

特點說明：全面提醒操作人員，按安全操作流程進行操作；（右上標識為提醒非操作人員禁止操作，閃電標識為帶電危險標識，右下標識為電磁鎖操作順序）

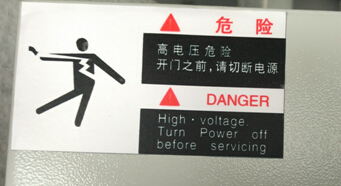

圖二：中英對照高電壓危險標識；

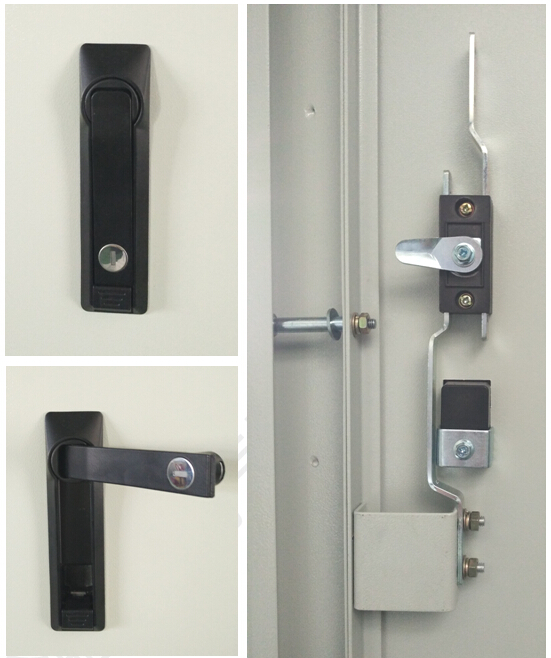

圖三：（左上）柜門鎖關閉狀態；     圖四：（左下）柜門鎖打開狀態；     圖五：（右）柜門鎖內部結構；

特點說明：柜門鎖采用高檔818鎖舌鎖及828掛鉤鎖系列，美觀大方，操作方便，安全可靠，和正常的螺釘鎖相比，開、關一扇門可以節省1-2分鐘的時間，并且檔次感明顯增加。

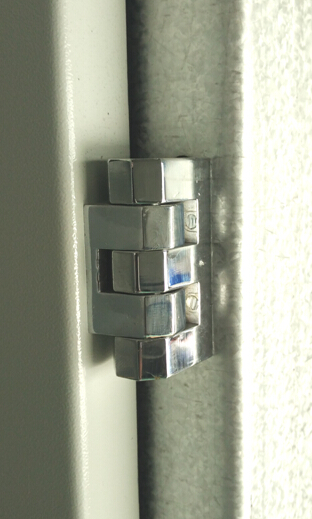

圖六：柜體鉸鏈

  特點說明：柜體鉸鏈采用35kV柜體專用承重鉸鏈，保證柜門長期放置不會變形；

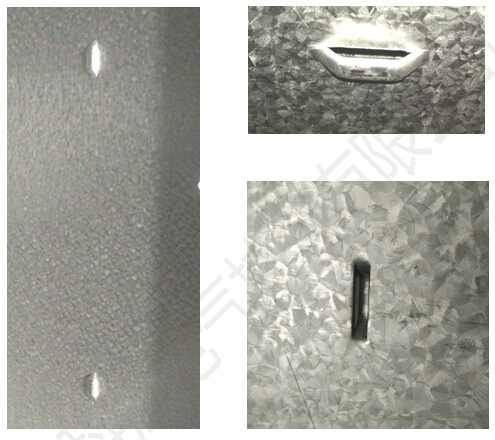

  圖十：（左側）柜內二次線綁線孔；    圖十一：（右上）二次線綁線孔構造；

圖十二：（右下）從柜外觀察二次線綁線孔樣式；

  特點說明：不少廠家在制作工藝中采用吸盤來固定二次走線，因?yàn)槲P是靠不干膠粘在柜壁上，一段時間后就會脫落；還有不少廠家采用在柜壁上打兩個小孔來固定二次走線，從安裝的角度出發，一根扎帶要先從柜內穿到柜外，然后再有一個人從柜外穿到柜內，相當麻煩，并且扎帶裸露在柜外，不夠美觀；我公司采用的橋型綁線孔，結實牢靠，美觀大方，從柜外看不到扎帶，不影響并柜。

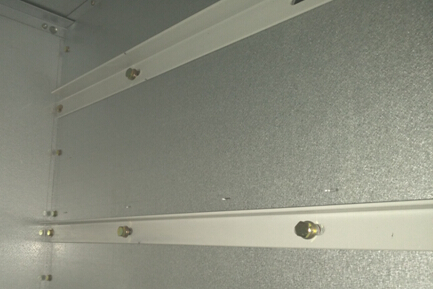

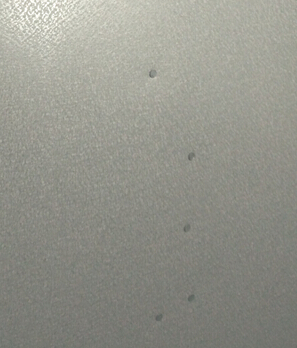

特點說明：側板安裝螺栓經過四次技術革新，從最開始的外六角螺栓，到內六角螺栓，這兩種螺栓都要在相對應的并柜位置上開讓位孔，再到后來的滾花螺栓，滾花沉頭螺栓深出柜外的尺寸在2-3mm，幾乎可以滿足并柜要求，但是滾花沉頭螺栓在緊固后會發生側偏，嚴重影響柜體美觀；對于我公司采用的壓鉚螺栓，上述問題全部可以完美解決，美觀無厚度，內側螺母拆裝過程中，外部再不需要增加人工輔助。

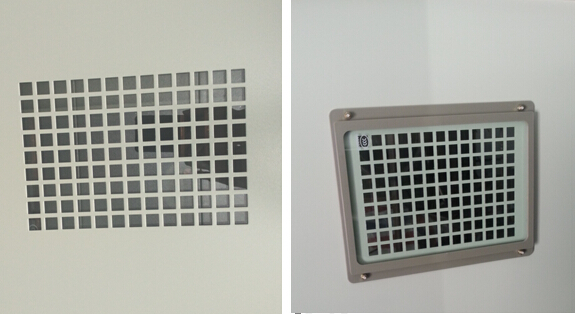

圖十四：（左側）柜門觀察窗柜外增加防爆網    圖十五：（右側）柜門觀察窗采用3C認證防爆玻璃

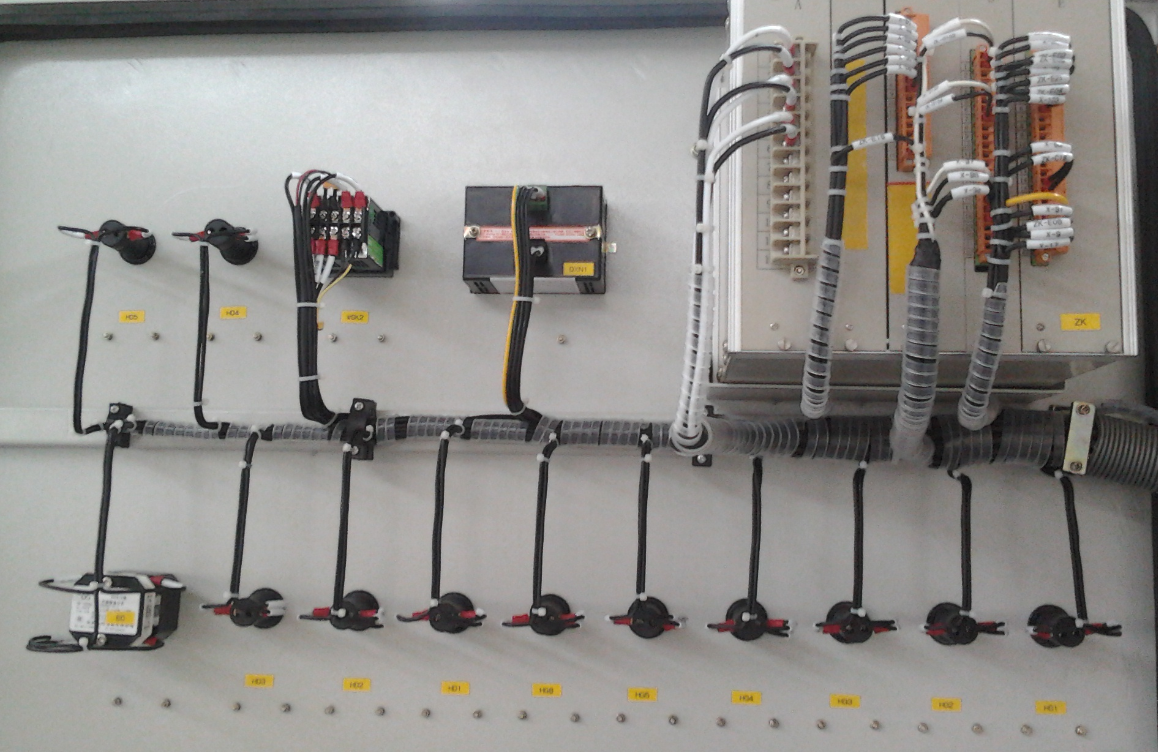

特點說明：我公司消弧類產品控制器全部采用鋁合金外殼，走線全部套加厚阻燃波紋管，接線工藝要求橫平豎直，走線清晰，號碼管印字全部對外。

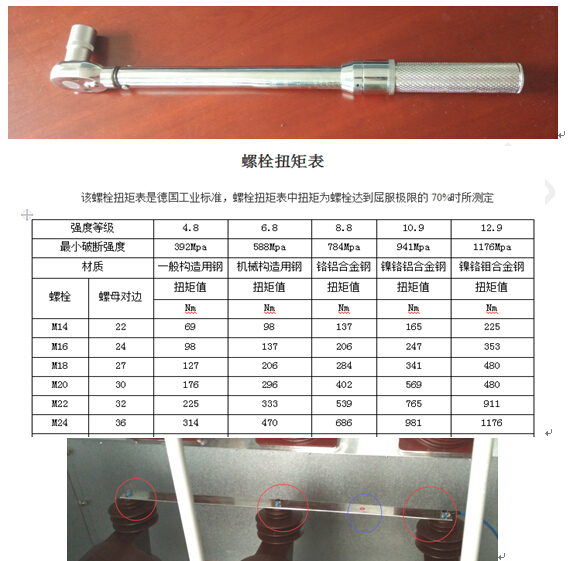

圖十九：（上）專用扭力扳手     圖二十：（中）螺栓扭矩表

 圖二十一：（下）螺栓緊固后涂抹藍色記號油漆-紅色

特點說明：為保證銅件連接處通流量一致，銅件連接處螺栓全部用扭力扳手按螺栓扭矩標準緊固，緊固后標有藍色油漆記號，方便檢修拆裝恢復原來位置；

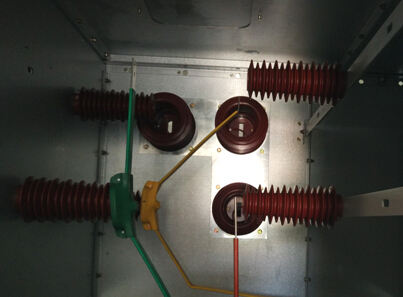

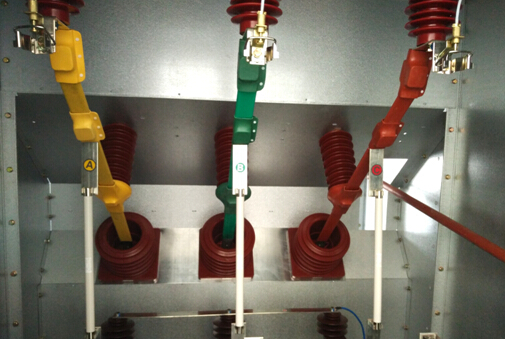

整根分支母線與上斜側隔板平行，并增加絕緣支撐，保證安全距離均等的同時，又實現母排安裝的可靠性，絕對不會因?yàn)殚L途運輸或是其他理由造成母排斷裂；

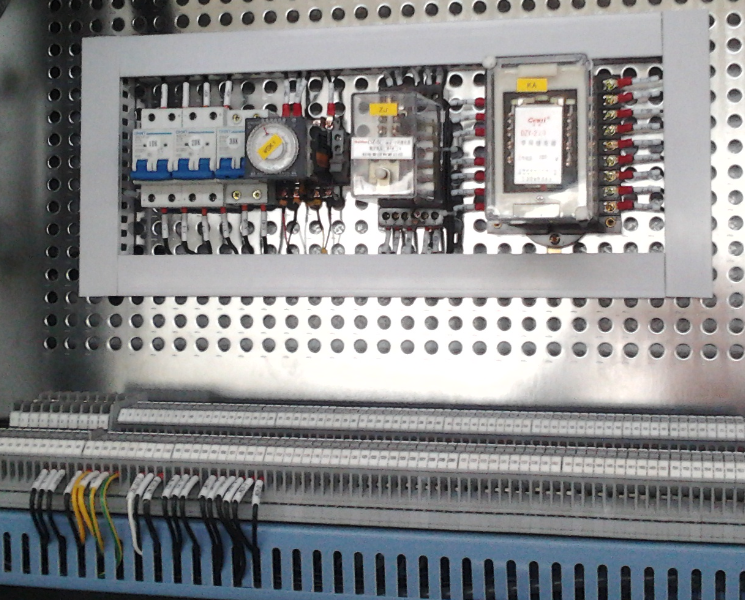

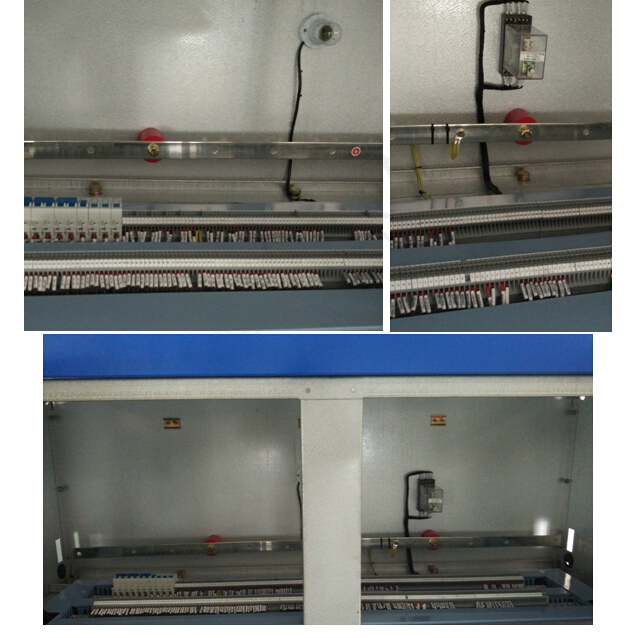

圖二十五：二次儀表室

  特點說明：由于柜寬為1.8米（35kV)，儀表門采用對開式，二次儀表室內空間寬敞，端子排列整齊，布線均勻合理，二次儀表室內增加儀表室照明，通過安裝在儀表門上的轉換開關控制照明的開閉；二次儀表室內設置二次接地匯流排，并通過絕緣子固定；二次穿線孔配置軟膠堵頭，保證柜與柜之間的二次連接線絕緣不受到割傷傷害；

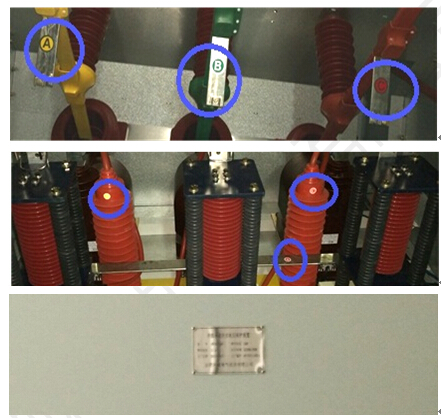

圖二十六：柜內標識齊全

  特點說明：柜內標識一應俱全，銘牌采用鏡面不銹鋼材質，一體成型，全部采用腐蝕印字，清晰美觀；

  三．包裝

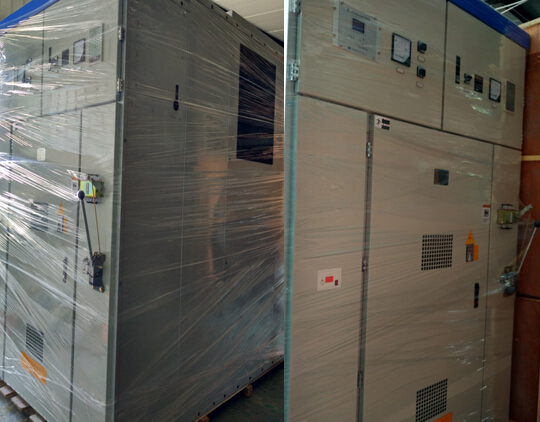

圖二十七：柜體包裝

特點說明：柜體內包裝采用塑料保鮮膜，防灰塵，防雨水；外包裝采用木質包裝，對于尺寸較小的柜體，我公司全部采用鋼邊箱包裝，外包裝可二次利用；
