KW-JG接地故障綜合保護系統
1. 概述
中壓配網運行中，系統發生單相弧光接地過電壓、鐵磁諧振過電壓、高阻接地引起的電壓不平衡準確判定以及接地后選線準確率低等問題并稱為企業運行的“四大難題”。而由上述接地引起的接地跳閘事故率,占企業事故率的80%，給企業帶來巨大的經濟損失。
而目前傳統技術處理上述故障的方法非常的單一,只是針對某類型故障來采取相關措施，如針對弧光接地過電壓采取自動跟蹤消弧線圈來抑制，針對鐵磁諧振采用Zn0或SiC為基礎的一次消諧器等，這些方法本身存在不足,不能有效地抑制故障,最終仍然會導致故障進一步發展為短路事故。
我公司的接地故障綜合保護系統(KW-JG),可以快速有效控制單相弧光接地故障的進一步發展,并能快速準確地選出故障線路，允許至少630A的電容電流長期流過，保護性能不受電網規模的影響，并且在從根本上防止PT鐵磁諧振的同時,能夠?qū)Ω咦杞拥剡M(jìn)行準確判斷,及時采取措施,降低和防止人身觸電傷亡事故的發生。
2. 構成原理
KW-JG接地故障綜合保護系統主要由電壓檢測選線柜、過電壓監控執行柜組成。其中，電壓檢測選線柜由隔離開關（或隔離手車）GL、抗飽和電壓互感器YH、高壓熔斷器RD、尖峰過電壓吸收器KWGB、自限流消諧器KW-LXQ及錄波微機檢測選線單元DX等組成；過電壓監控執行柜由隔離開關（或隔離手車）GL、分相控制高壓真空快速接地開關VFC、大能容過電壓吸收裝置KW-DFG及監控執行控制中心MCU等組成。
正常狀態下接地故障綜合保護系統處于自動待機狀態，錄波微機檢測選線裝置處于投入狀態。
當安裝點10kV系統某相發生單相接地故障時，裝置在30ms之內控制故障相接地開關合閘，實現系統接地相穩定金屬性接地，快速熄滅接地電弧，將非故障相的弧光接地過電壓抑制在線電壓的安全水平，從而有效控制接地故障的進一步發展；
為判別接地故障性質和快速選擇接地線路，要求該裝置在斷路器首次合閘成功后5s～30s內自動控制故障相真空斷路器分閘一次，若接地故障屬于瞬時性接地，系統電壓將恢復正常，則裝置自動進入待機狀態；
若接地故障屬于永久性接地，則裝置控制器在消弧控制器立即控制故障相真空斷路器再一次合閘，且保持合閘狀態直至系統接地故障隔離或消除后由遠方監控人員操作斷路器復位，此后裝置自動進入待機狀態；
期間選線裝置一直處于工作狀態，根據斷路器合分、電弧熄滅前后各條線路零序電流的變化最大增量配合小半波比幅比相以及全相法等快速算法原理，選出故障線路。裝置快速準確實現對弧光接地、金屬性接地、高阻接地線路準確識別，并及時將選線結果遠傳至監控人員通過試?yán)伨€開關進行驗證。
為有效防止因本裝置動作形成單相金屬性接地后但又發生系統非故障相絕緣對地?fù)舸?，造成異相兩點接地短路，要求在處于合閘狀態的故障相斷路器在10ms左右快速分閘，避免發生兩相短路。
3. 產品功能
運行監測：正常運行時裝置面板上顯示系統運行電壓,并可向外部回路提供二次電壓信號，可取代常規的PT柜及其監測儀表。
越限報警：當系統運行電壓超過或低于預先設定的限值時；裝置可及時報警，面板顯示故障類型和運行電壓，并輸出接點信號供用戶使用。
快速熄弧：系統發生單相接地故障時，裝置能在30ms之內將故障相直接接地，裝置控制器發出報警并輸出繼電器接點信號，熄滅接地電弧，將非故障相的弧光接地過電壓限制在線電壓的安全水平，有效地控制故障的進一步發展，并能維持系統帶單相接地故障至少運行2小時，以保證足夠的倒閘操作時間。
兩相異地短路處理：當發生裝置一相動作，如果此時又發生兩相異地短路，裝置能在5ms之內發出跳閘指令，接地開關5ms分閘，總共10ms退出接地相，防止發生兩相短路，有利于防止饋線零序保護跳閘，同時無需人為干預自動做好下次動作準備。
快速接地選線：根據電弧熄滅前后各條線路零序電流的變化最大增量配合小半波比幅比相以及全相法等快速算法原理，選出故障線路并在面板上給出故障線號，準確率99%。基于最大增量原理及全向選線法的小電流選線模塊,根據電弧熄滅前后各條線路零序電流的變化,快速準確地選出故障線路，并在面板上給出故障線號。
自動恢復功能：故障相的分相接地開關應在30ms以內第1次合閘，持續5-30s后，該分相接地開關自動斷開；若故障繼續存在，該分相接地開關再次合閘，同時裝置選出接地線路并上送選線結果；合閘持續3-30min后（可按實際情況設定），自動分閘，若故障仍存在則發跳閘信號。調度試?yán)收暇€路的同時，將裝置復歸。裝置具有遠方復位的功能，滿足無人職守變電站的要求。
過壓限制：裝置中的尖峰過電壓吸收器可以把發生在相對地和相與相之間的過電壓限制到較低的水平；發生單相弧光接地時可把過電壓限制在線電壓的安全水平，消滅過電壓保護的死區，且其2ms方波通流量大，壽命長。
斷線保護：電壓互感器高壓熔斷器熔斷或缺相運行導致系統單相斷線、兩相斷線或三相斷線時，裝置面板上，顯示斷線相別和各相電壓，并輸出接點信號供用戶使用。
消除諧振：裝置采用抗飽和電壓互感器并在一次繞組中性點加自限流強阻尼抑制器，能有效破壞鐵磁諧振條件，強迫電壓互感器退出飽和狀態，防止深度飽和引起電壓互感器嚴重過載，從而防止了鐵磁諧振發生。
人體防護：系統能夠?qū)θ梭w觸電時的高阻接地狀態準確判斷，快速判別接地相，并在20ms內迅速執行故障轉移,使人體觸電處的電位最低有利于人體的脫困和降低人體觸電的傷亡。
運行監測功能：正常運行時裝置面板上顯示系統運行電壓，系統出現電壓故障能及時發出報警信號，并可與上一級實現數據遠傳，同時輸出繼電器接點容量≥5A（直流），無源（3常開）。
事件記憶：裝置可記錄不小于200次故障的類型、發生時間，能記錄故障前10周波、故障后10周波的三相電壓、開口三角電壓、系統接地電流等參數，為故障的分析與處理提供有效信息，還能記錄現場參數設置和功能設置的時間，以備查閱。
數據遠傳：裝置配置了RS485通訊接口，可按照給定的通訊規約實現與監控主機的數據遠傳，用戶可以在監控中心實時監測運行狀態、系統電壓，調閱事件參數。
4. 產品特點
功能強大：裝置對于中壓配網經常發生的電壓越限、系統PT斷線、單相接地、鐵磁諧振等故障都能實現快速檢測與控制，并能實時監測系統運行電壓，具有很高的性價比。同時，系統所配的抗飽和PT,能夠代替原有PT柜,節省了投資。
動作迅速：采用特制快速真空斷路器作為接地開關，裝置可在20ms以內快速動作,大大縮短單相接地電弧的持續的時間。
適應性強：裝置動作后可允許至少630A的系統電容電流長期流過，保護性能不受電網規模的影響，既適用于電纜電網、混合電網,也適合于架空電網。
維護簡單：裝置動作后又發生非故障相絕緣對地?fù)舸r(shí)，故障相接地開關在5ms左右快速分閘，避免發生兩相短路，同時無需人為干預自動做好下次動作的準備。
準確率高：利用將故障相直接接地、電弧熄滅前后只有故障線路零序電流變化最大，而非故障線路基本不變的特征，巧妙地解決了弧光接地選線不準的難題。

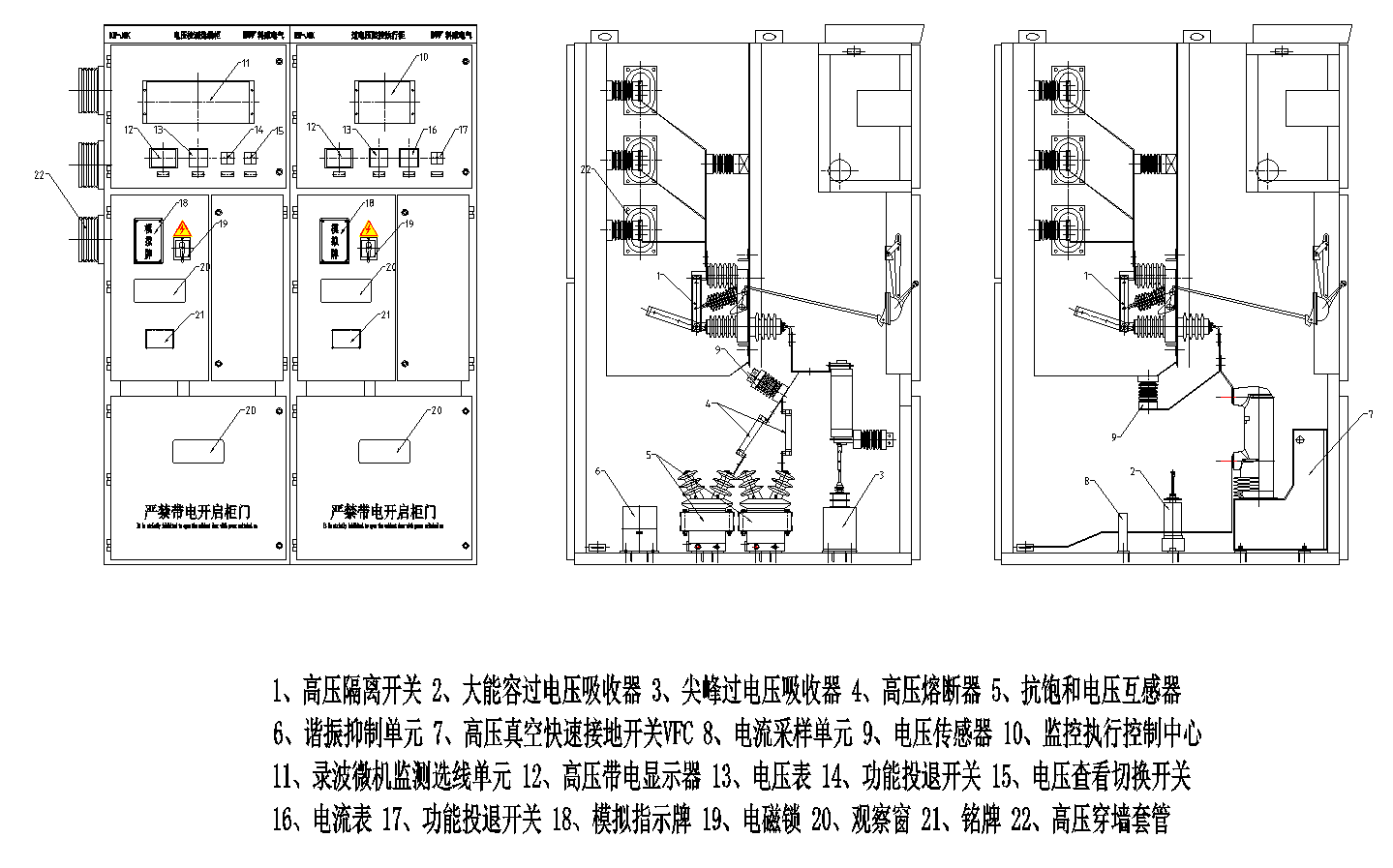

5. 結構示意圖

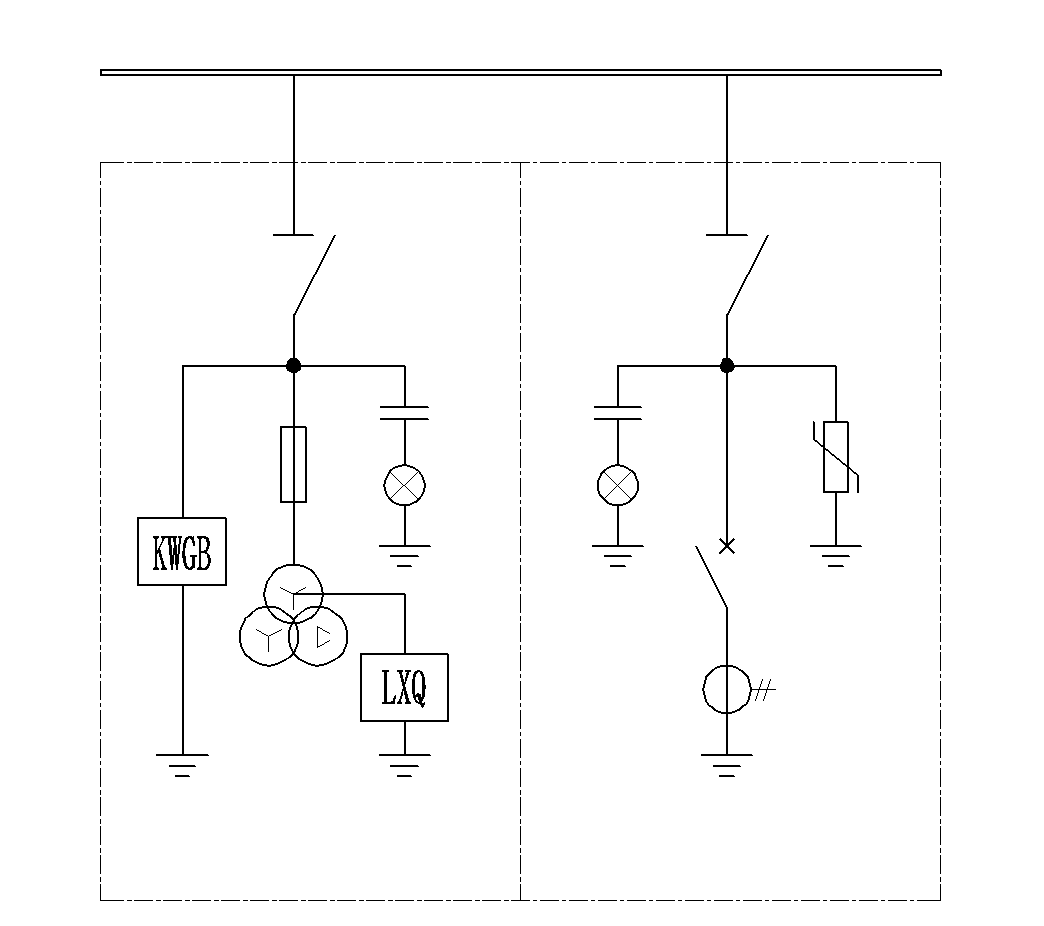

6.系統模擬圖
