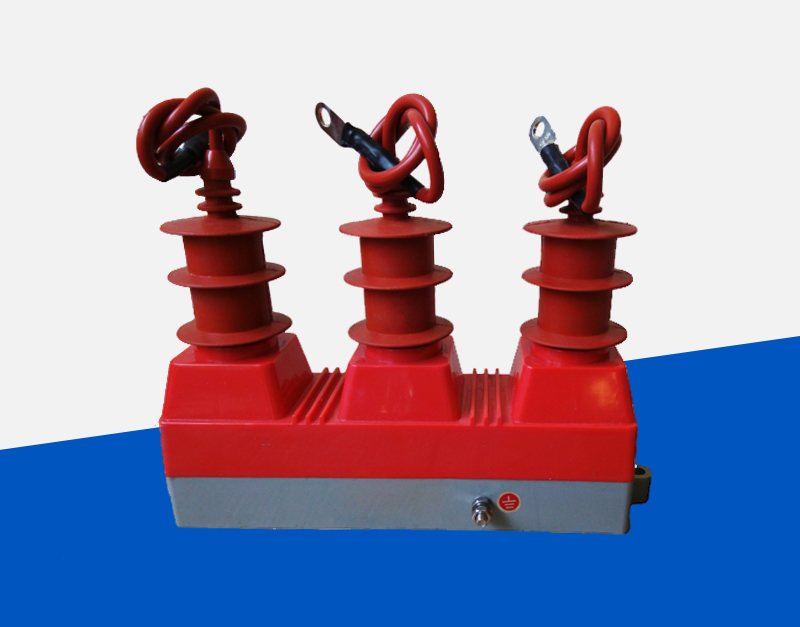

KW-DFG大容量防爆型組合式過電壓保護器
一、概述
電力系統運行及操作過程中產生的過電壓對電氣設備的危害是眾所周知的。早期的電力系統一般采用少油斷路器作為開斷裝置，由于開斷速度慢，系統過電壓主要為雷電過電壓即相對地過電壓，對這類過電壓的防護措施多采用碳化硅避雷器以及氧化鋅避雷器(MOA)，相對而言，氧化鋅具有動作快、伏安特性平坦、殘壓低、性能穩定等優點，已經為人們所接受。隨著真空斷路器的廣泛使用，開斷能力引發的各類操作電壓，對電氣設備的危害越來越受到人們的重視。而傳統避雷器是按照防止雷電過電壓而設計的，對操作過電壓基本沒有防護作用，為了解決電力系統內部操作過電壓給電氣設備帶來的危害，開始大量使用組合式過電壓保護器，特別是帶串聯間隙的組合式過電壓保護器。
雖然串聯間隙降低過電壓保護器動作值使得保護范圍更加全面，但同時也帶來了分散度大和保護性能不穩定等特點，且組合式過電壓保護器核心工作原理和避雷器一樣，都是靠氧化鋅電阻在過電壓下打開對地能量瀉放通道。瀉放能量的同時，也是氧化鋅電阻本身的一個吸收能量發熱過程，一旦發熱超過可以承受的范圍，就會出現破裂，甚至爆開，可能會導致系統相間短路，后果十分嚴重。因此保護器自身的安全保護就顯得尤為重要了。
我公司在總結各類過電壓保護產品的性能基礎上，推出了大容量防爆型組合式過電壓保護器KW-DFG。通過使用先進脫離技術和獨特防爆結構相結合的方式，避免了普通過電壓保護器容易破裂甚至爆開的問題。完善了過電壓保護性能。
二、產品用途
KW-DFG大容量防爆型組合式過電壓保護器主要用于發電、供電和用電企業的電力電網中，用來保護變壓器、開關、母線、電動機等電氣設備，可限制大氣過電壓及各種開關引起的操作過電壓，對相間和相對地的過電壓均能起到可靠的限制作用；并在限壓元件發生熱擊穿時，自動從系統上脫離，防止爆炸事故的發生，同時發出報警信號，便于及時更換。
三、工作原理
正常運行時：過電壓保護功能正常進行過電壓保護，自脫離過電壓保護裝置內通過的是過電壓造成的短暫電流；脫離裝置內沒有短路電流流過，因此不動作；監測儀表示一切正常。
非正常狀態：過電壓保護功能因故發生熱崩潰，失去過電壓限制功能，形成內部相間短路故障，自脫離過電壓保護裝置內部相間出現相間短路電流；脫離裝置在短路電流的作用下迅速動作，脫離該短路點，同時產生足以使與之并聯的其他線路的自脫離過電壓保護裝置動作的過電壓，將短路能量轉移，實現該故障線路相間短路故障點的可靠切除。當自脫離過電壓保護裝置的脫離裝置動作后，說明該自脫離過電壓保護裝置內部的過電壓保護功能已完全失效，需更換，否則該線路的設備長期失去過電壓保護，對設備不安全。
四、裝置型號

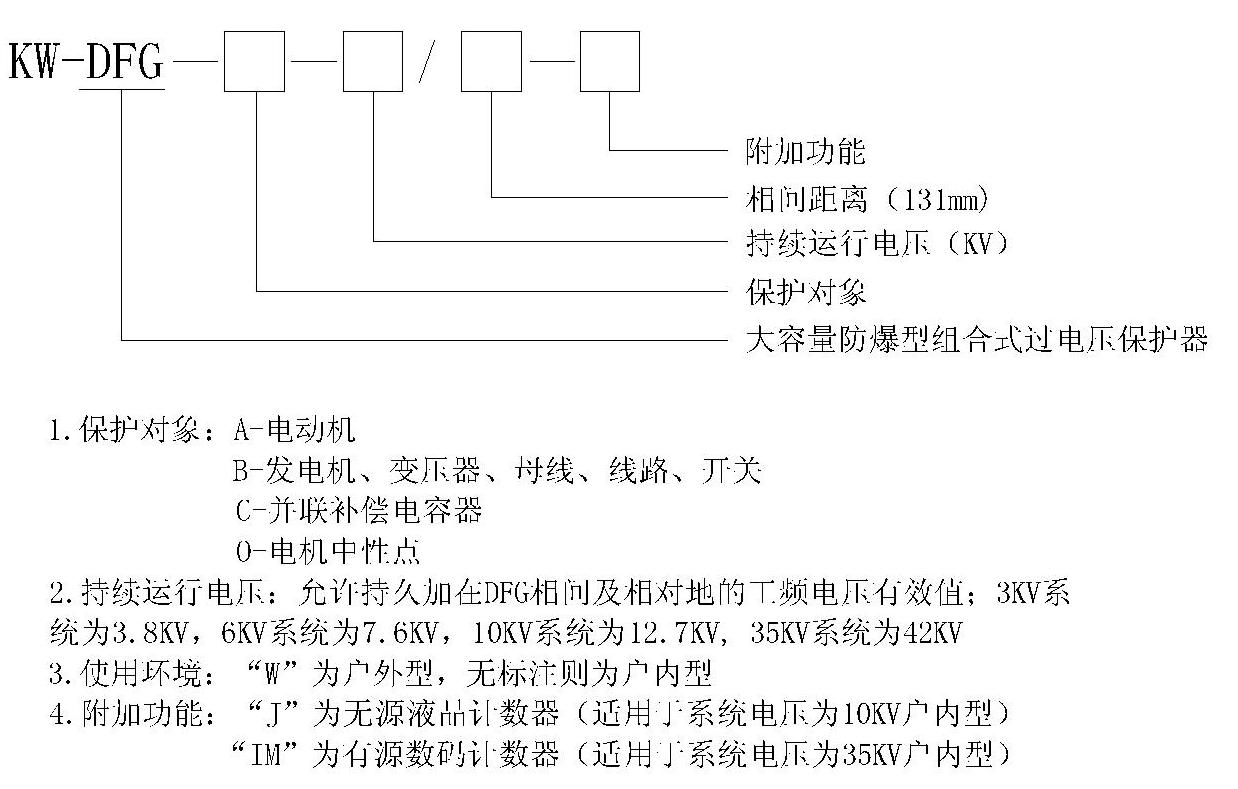

五、結構特點
大能容防爆型組合式過電壓保護器的電氣原理如圖（1）所示，圖中FU為內置脫離器，F(xiàn)R為氧化鋅非線形電阻，CG為放電間隙，由于采用對稱結構，其中任意三個可分別接入A、B、C三相，另一個接地線。
六、裝置特點
①大通流容量，限壓效果好，適用范圍廣，耐受力強，使用壽命長；
②用氧化鋅非線性電阻和放電間隙的結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅電阻的非線性特性又使放電間隙動作后無續流，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。
③采用四星形接法，對相間和相對地的過電壓均能起到可靠的限制作用。可將相間過電壓大大降低，保護的可靠性大為提高。
④在各種電壓波形下放電值均相等，不受各種操作過電壓波形的影響，過電壓保護值準確，保護性能優良。
七、技術參數

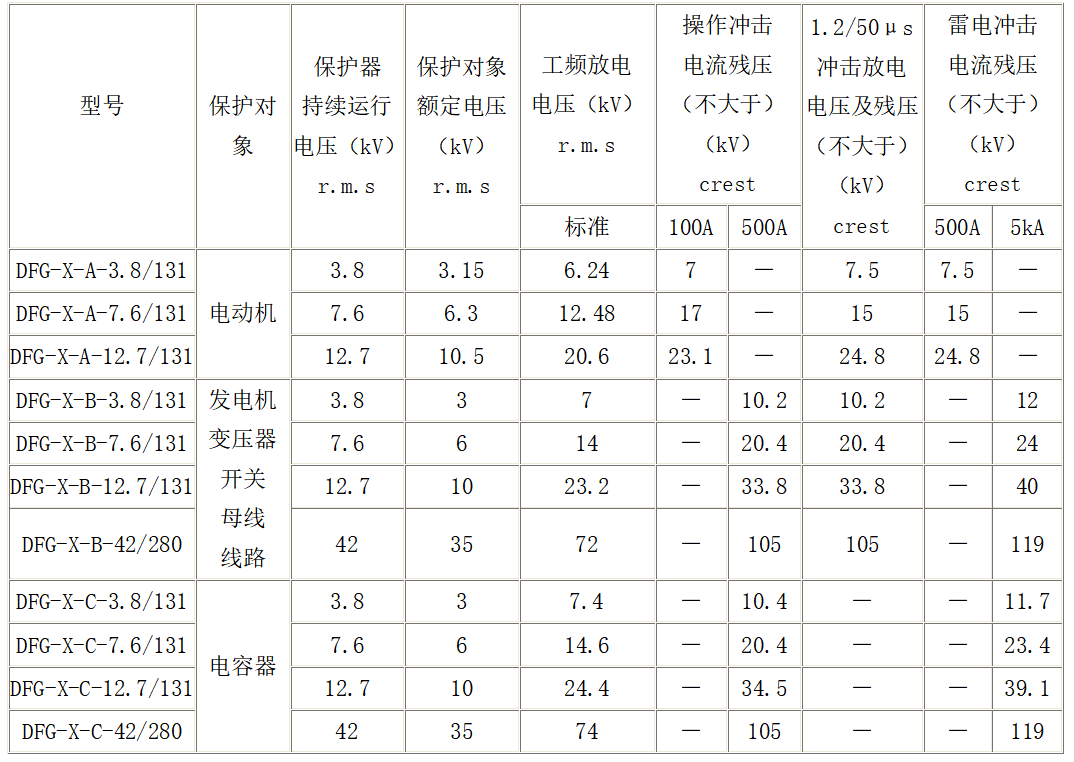

表一 本表中所列保護器相間及相對地有著同樣的過電壓保護水平

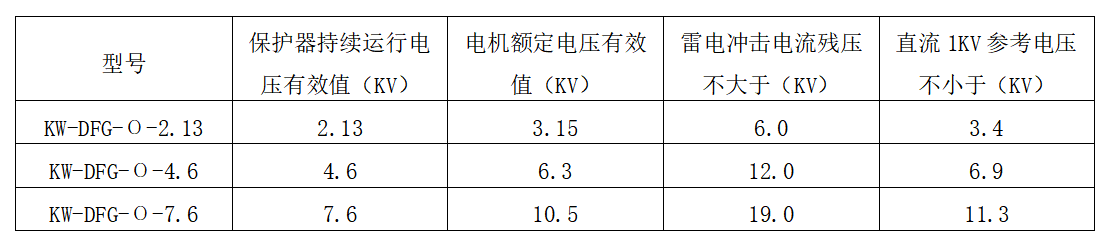

表二 電機中性點過壓保護器
八、外形尺寸圖

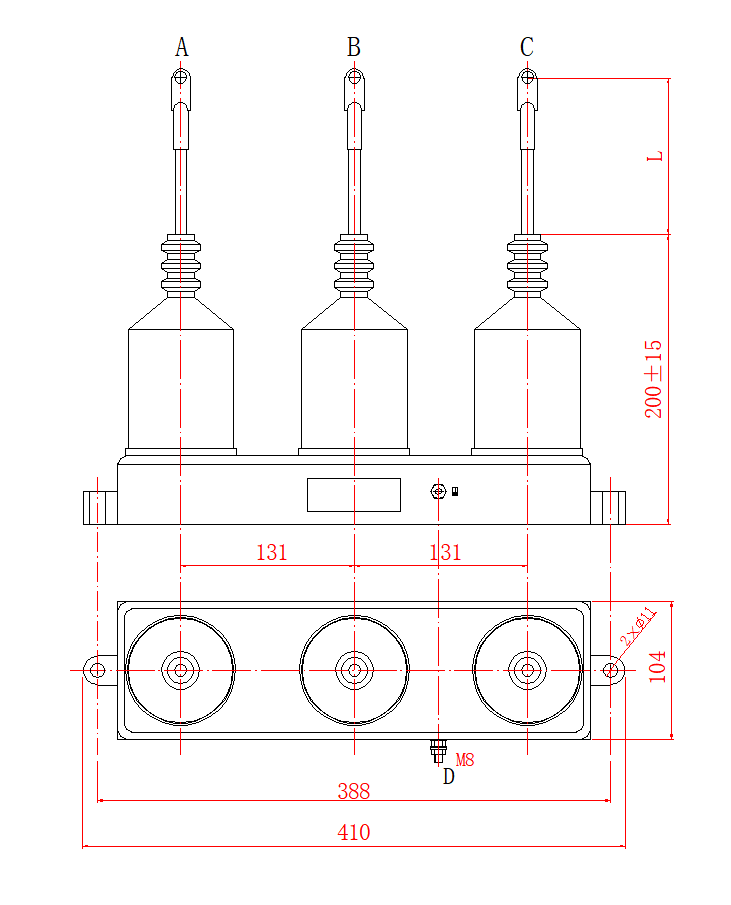

35KV電壓等級

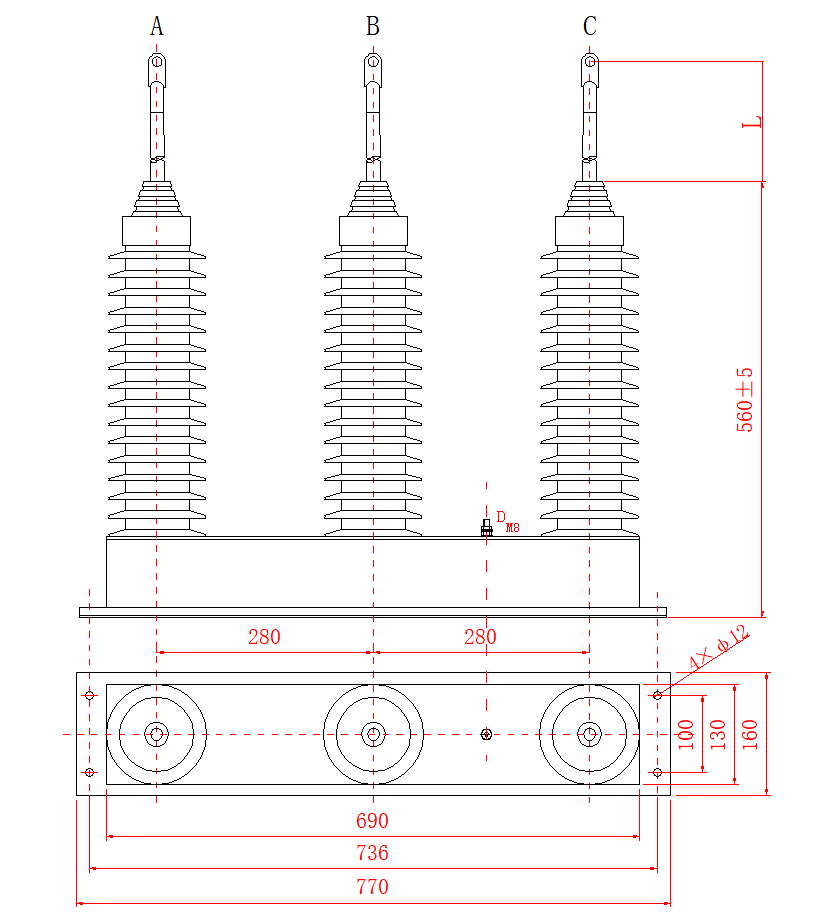

10KV及以下電壓等級
使用條件
1、使用的環境溫度為-40℃~+60℃
2、海拔高度小于2000m(高于2000m訂貨時注明)
注意事項
1、KW-DFG在和三相電源（A、B、C）及接地端（D）相連時，須注意以下事項：
（1）電纜外端裸露的連接線鼻子相互之間距離，應滿足不同電壓等級的不同相帶電導體之間保持的最小安全距離的要求；
（2）KW-DFG電纜線之間的安全距離及電纜線與不同相母線（或柜體）之間的安全距離應不小于該型保護器相間距離（應在電纜拉緊狀況下）；
（3）KW-DFG高壓電纜長度要根據安裝位置進行選擇，長短要適當，過長時可將該相電纜捆扎固定在同相母排(線)上，嚴禁將不同相電纜捆扎在一起；
2、嚴禁手提電纜，同時要注意避免高壓電纜被銳器割破。
