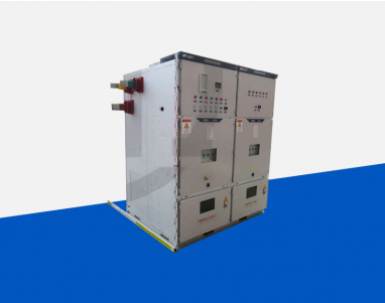

KWQS快速切換及母線保護裝置
快速阻斷負荷系統異步電動機向故障工作電源短路故障點衰減磁場能量的通路，減小切換電源時異步電動機的二次沖擊，避免切換后，異步電動機失穩停轉。
一、定義
一種以“供電電源故障快速判斷技術”為控制基礎的、基于“電磁斥力”快速開關的電源故障時的備用電源快速切換裝置，稱為“快速切換及母線保護裝置”主要為了快速阻斷負荷系統異步電動機磁場能量向故障工作電源短路點衰減通路、減小切換電源時異步電動機的二次沖擊，避免切換后電機失穩停轉。電源短路故障時的最快切換時間不大于16ms，適用于新建和改造項目。

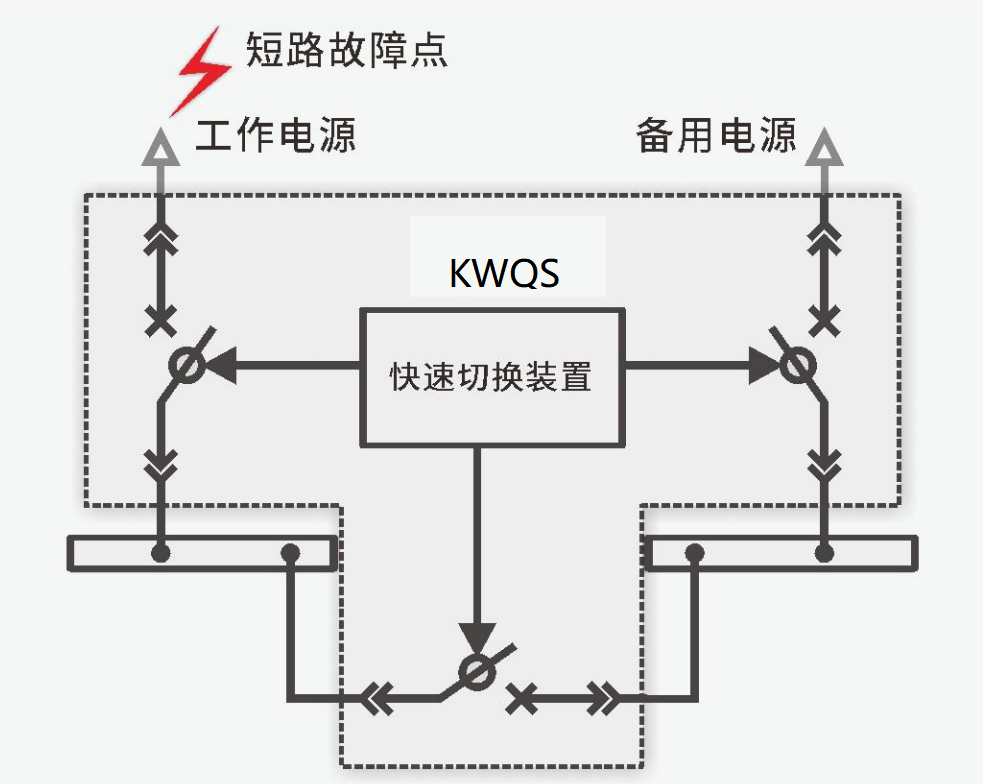

快速切換及母線保護裝置應用原理示意圖
二、裝置組成
KWQS裝置主要由切換控制器、工作電源進線開關K1、工作電源電壓監測PT1、備用電源進線開關K2、備用電源電壓監PT2和母聯開關K3、綜保、柜體及附件等組成。其中K1、K2、K3為分閘時間小于2ms、合閘時間小于10ms的電磁斥力快速開關。
三、工作邏輯
正常運行時，工作電源進線開關K1、備用電源K2處于合閘狀態，母聯開關K3處于分閘狀態；切換控制器實時監測工作電源和備用電源的電壓同期狀態，符合并網條件時，快切功能解鎖，不符合并網條件時，快切功能閉鎖，并報警。
當工作電源系統發生開路（開關K偷跳）或短路（d點）故障時，并且工備電源的電壓同期性滿足并網條件，切換控制器命令K1跳閘，然后再合K3,實現對負荷供電的切換，故障解除后，可自動或手動返回。
1.雙切式示意圖
符合并列運行條件且采用并列運行方式的雙電源供電系統，在進線處采用兩臺快速開關柜的雙切式快切。

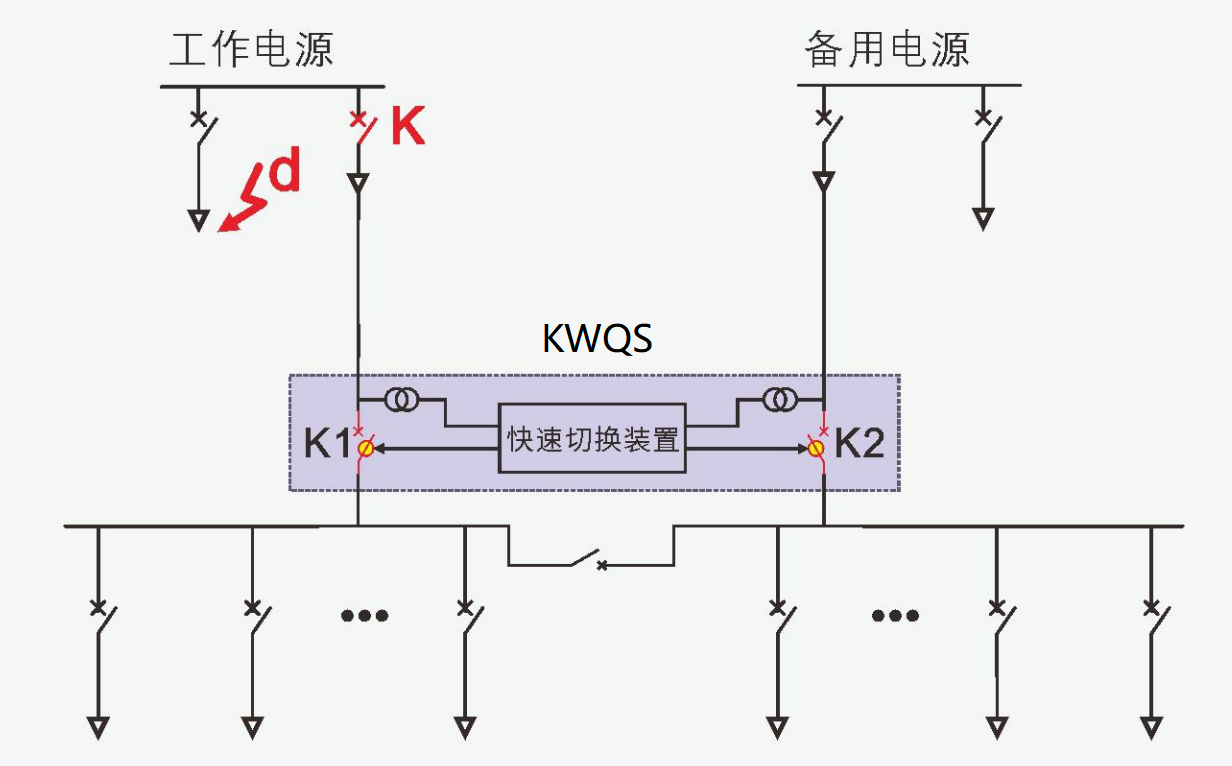

雙切式快速切換及母線保護裝置系統應用原理示意圖
2.三切式示意圖
符合并列運行條件但采用分裂運行方式的雙電源供電系統，在進線和母聯處采用三臺快速開關柜的三切式快切。

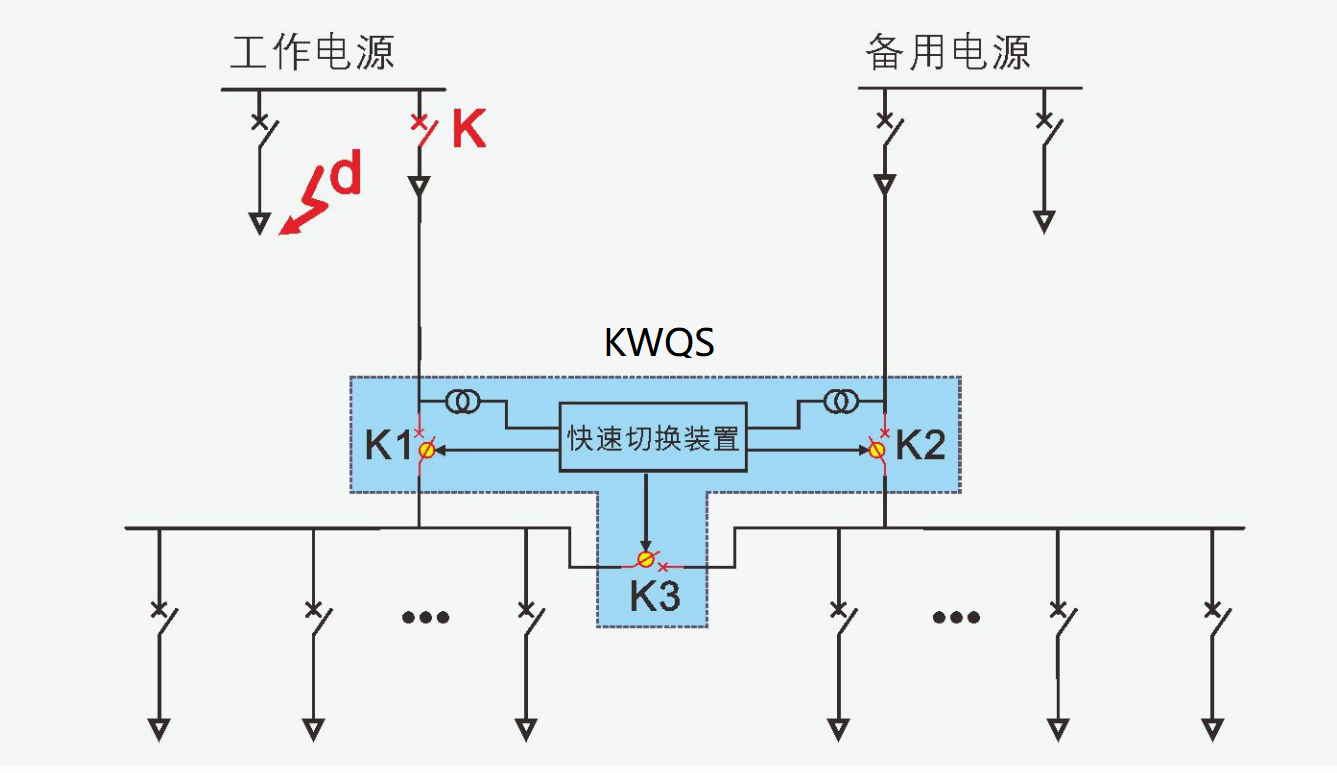

三切式快速切換及母線保護裝置系統應用原理示意圖

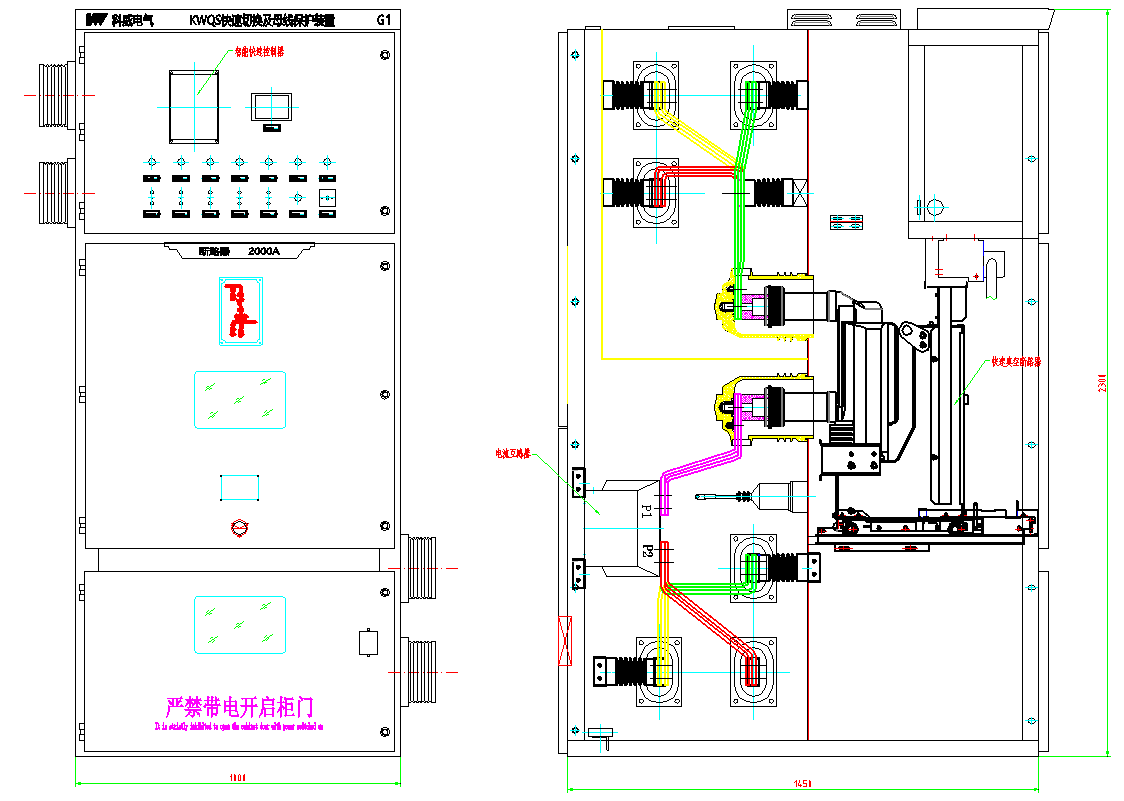

四、結構示意圖
