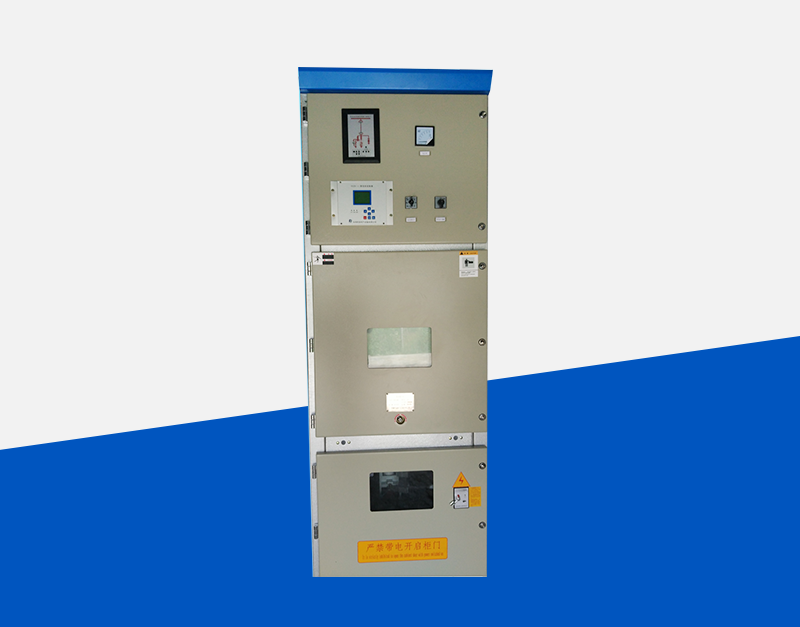

KW-Y/J 電網過電壓抑制(聚優)保護裝置
一、概述
我國3~35KV系統中存在如下幾種過電壓：斷路器動作工程中產生的操作過電壓、電容元件和非電性電感在一定條件下產生的諧振過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。目前尚無針對這些過電壓的完整的保護方案，從而會發生電纜放炮、電動機緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中安裝的過電壓保護裝置的性能有關外，系統本身的復雜性對過電壓裝置的選擇有著重要影響，對于不同的系統，選擇過電壓保護時需要考慮系統輸配電線路的類型，輸配電線路的網絡結構，負載的性質和系統的接地方式等。
二、適用范圍
KW-Y/J電網過電壓抑制(聚優)保護裝置適用于3~35KV電力系統中，用來對電網中出現的各種過電壓進行限制，可提高電網運行的安全性和供電的可靠性。該裝置可取代電壓互感器柜和專用避雷器柜。
三、工作原理
電網過電壓聚優(抑制)保護裝置采用大容量綜合過電壓保護裝置器，能夠有效平緩過電壓的上升前沿并消平電壓尖峰，可以全面消除 系統過電壓保護的死區。
電網過電壓聚優(抑制)保護裝置在正常運行時，柜內智能微機裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝置利用DSP高速、重復的數據處理能力實現博立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統的各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護功能。
當系統出現諧振，電網過電壓聚優(抑制)保護裝置智能微機裝置根據系統諧振的不同頻率實現快速動作，輸出相應的開關量接點，用于報警，并快速的實現液晶顯示。也可根據用戶需要加裝特制的一次消諧裝置。
四、產品特點
◆該電網過電壓聚優(抑制)保護裝置是根據不同用戶的系統參數進行設計生產；
◆消除系統過電壓保護的死區；
◆吸收大能量的系統過電壓；
◆取代了PT柜，性價比高；
◆實時監測母線電壓，具有帶電顯示功能；
◆模塊化設計，結構緊湊，技術先進，高速DSP核處理器確保運算實時性和動作準確性；
◆實時監控，準確判斷系統異常運行狀態，并及時輸出相應的開關量接點信號，用于報警；
◆工業標準的RS485通訊接口，可以向上位機傳送系統的運行狀態；
◆故障追憶功能，顯示最近20次發生的歷史故障記錄；
◆具有良好的電磁兼容性；
◆雙硬件看門狗電路確保軟件運行的可靠性；
◆中英文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

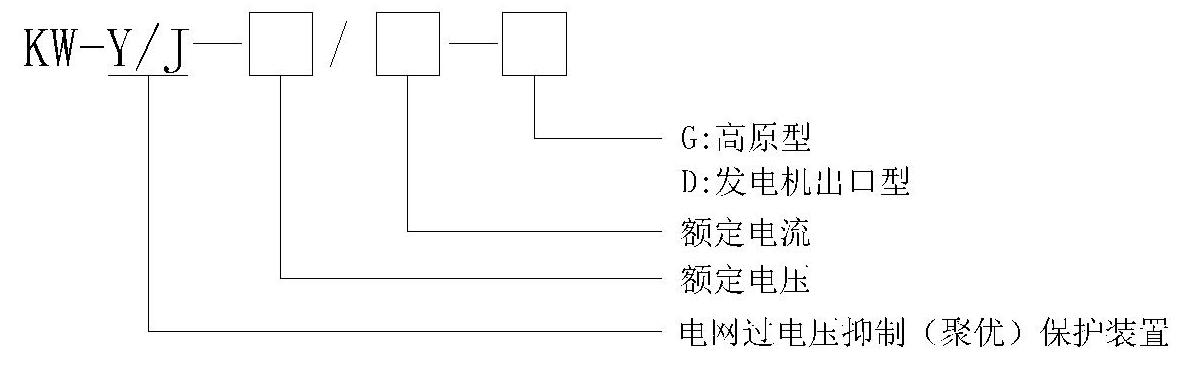

五、裝置型號及意義
六、技術數據
額定電壓kV 3、6、10、20、35
額定頻率Hz 50
2ms方波電流A 800-24000
控制器電源電壓AC/DC 220V±10%
通訊接口 RS485

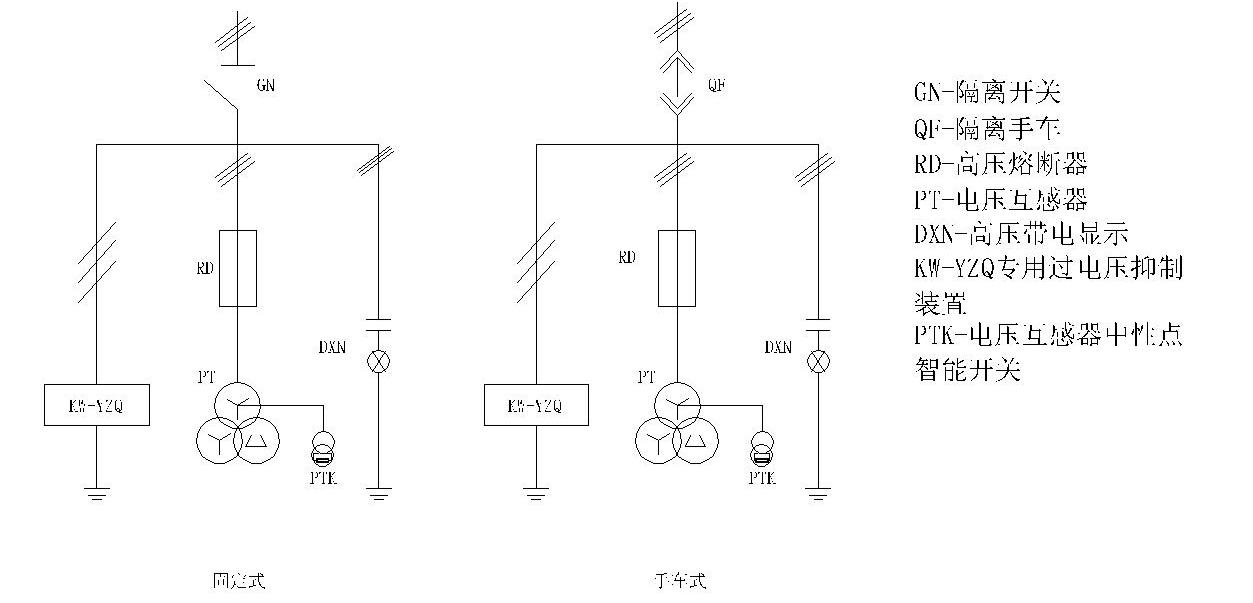

七、一次系統圖
該裝置分為固定式和手車式，一次原理接線如圖所示。

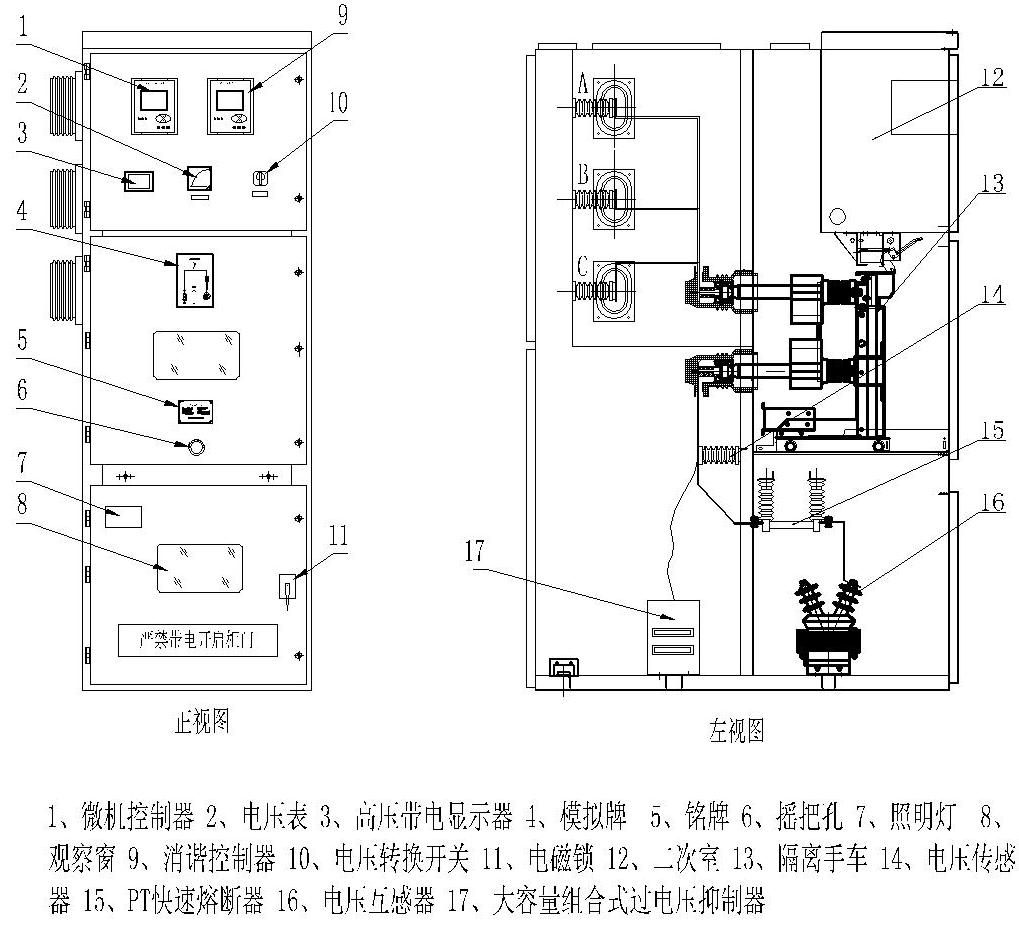

A）固定式結構
b）手車式結構
使用環境
環境溫度 戶內型-15℃~+60℃，特殊可做到-40℃~+60℃，戶外型-40℃~+60℃
海拔高度 ≤2000m(高于2000m訂貨時注明)
使用環境 不得有粉塵、煤氣、煙氣等具有爆炸性的混合物。
